четверг, 13 декабря 2012 г.

первая Вещь!

Как то давно я тут не писал. а тем временем запустился мой Mendel90 и был собран Rostock.
Собственно про него сейчас и речь.
Нарисовал я недавно дизайн для крепления экструдеров от QU-BD на каретку ростока.И вот у меня появилась превая вещь на Thingiverse: http://www.thingiverse.com/thing:37617

PS А еще есть полная вероятность, до лета мы таки запустим производство прутка под 3д принтеры в Минске. Причем не АБС/PLA, а Полиамид-6 (он же капрон, он же нейлон) который пока делает только одна фирма в штатах и то мелкими партиями и дорого, или другой интересный материал если наткнемся на него при исследовании.

понедельник, 4 июня 2012 г.

Пирог слоеный

Первый килограмм пластика успешно переведен в мусорку. Почти весь ушел на замену 2-х деталек в принтере и попытки откалибровать принтер.
пока принтер выдает слоистые принты непонятного качества и крайне успешно жет нагревательные резисторы. Т.к в минске найти KNP резисторы мощностью больше 2W и низкого номинала почти не реально. то завтра попытаюсь приспособить SPQ (вытаскиванием самого резистора из керамического корпуса, и запихиванием его в жаростойкий автомобильный герметик).
А пока приты выглядят так:
одна из "баз" принтербота - не допечатано из-за подвисания управляющей программы.
3 часа печати. скорость 30мм/с расслоение из за перегоревшего резистора (текущий показатель 11 ом вместо 6.8Ом и греется только до 225 вместо положенных 235-240)

ps. люди не скупитесь на SDмодули для электроники.  уже трижды большие принты обрывались из-за зависания Pronterface или обрыва связи с принтером. (

воскресенье, 3 июня 2012 г.

WARHAMMER выходит на борьбу с пиратами!

Рассказывают, что не так давно на thingiverse можно было безнаказанно скачать пару моделек танков и шагающей мехи из вархамера. Но рай этот длился не долго.
прибежали защитники авторского права и модельки с thingiverse пропали... первый камень брошен.
3Д печатник помни: "Михалков не дремлет!"

суббота, 21 апреля 2012 г.

Уныние текущих дней

За окном весна, замечательно-гулятельная погода и все здорово. Но принтер так и не собирается, что крайне печально.
Механика полностью собрана, а с электрокой возникли проблемы. за последние 3 недели я уже успел:
- спалить 1 блок питания
- починить 1 блок питания (причем не тот что спалил :) купил б/у-шник который отказывался работать при нормальных нагрузках на линию 12В).
-  сжечь плату РАМПс, выгорела дорожка при подключении HBP (нагревательная платформа) за компанию унеся из этой жизни транзистор управляющий вентилятором О_о, и один из драйверов.
- и выяснить что из 6-ти драйверов stepstick в живых сейчас только 2. Один из них получил еще при рождении КЗ с 18по 20й пин и теперь бегает только "налево" при любых отданных командах. У двух других не работали подстроечники, подстроечники перепаял, но драйверам это не помогло (. Ну и последний, похоже, отдал богу душу вместе с блоком питания.

Теперь сижу и втыкаю как бы достать драйверов чтобы в течении недели они были-бы уже у меня. Пока что прибумалось только заказать семплами от Техас Инструмента  чипы драйверов  DRV8825 и спаять на их основе новые самопальные драйвера. Но так как из готовых схем только обвязка на Gen6, а схемотехник из меня тот еще, то это грозит совсем другими странными осложнениями.

PS схемотехника принтера от Mendel90 под 8 мм оси, но на использование шлейфов я откровенно забил. После запуска принтера подумаю на счет переделки линий подключения. Конструкции механики существенно жестче чем у прюши. Но несмотря на видимую простоту конструкции сборка листов откровенно доставляет. Если вы решитесь её использовать то желательно отдавать фанеру под лазерную резку, и использовать таки листы оргстекла, а не фанеру. Фанера конечно дешевле, но листы отечественного производства имеют дурную тенденцию стремится к бочкообразной форме (что скоре проблема не правильного хранения а не производства). Насверлить точно отверстий руками - та еще задачка. ( Также ввиду использования листов фанеры система существенно шумнее чем прюша. Но это можно решить сверлением доп. отверстий и  обшивкой конструкции тканью.

PPS: новые сопла с 30 мм термобарьером требуют принудительного обдува того самого барьера. Надо будет переходить на 50 мм и проточки по всей длине.

PPS: многообсуждаемый инистигам не вставил ни разу, особенно как штука для наложения фильтров.  Хотя я, возможно, просто не умею ним пользоваться

пятница, 17 февраля 2012 г.

Trading Post


Что-то с деньгами стало туго, а принтер еще не до собран. Потому продам механику заказанную на развитие:

Ремни T5, шириной 5мм - черные, армированная резина. не кольцевые кусками по 2 метра. 7.5у.е/метр - 25у.е за кольцо в 4 метра.

направляющие валы прецизионной подшипниковой стали 8мм порезанно под прусу (4х420 + 2х380) сталь подшипниковая, стандартная ножовка по металлу на ней следов не оставляет, теоретически если решитесь использовать полимерные подшипники, жить они будут в 2-3 раза больше чем на "нержавейке". Линейные подшипники канавок в них не делают.  - 50у.е комплект.

подшипники линейные LM8UU - под 8мм вал страна происхождения - Китай. Сравнивать мне не с чем (Жаба меня душит покапать подшипы фирменные за 10 у.е/шт) - вроде нормальные среднешумные.     - 2.5 у.е/шт. Комплект 11 шт. - 25 у.е


Hot end - под 3мм пруток, диаметр сопла 0.5мм страна происхождения - РБ ). суммарная длинна 50мм. PEEK термобарьер -  30мм. вес 17гр. анналог - http://www.emakershop.com/browse/listing?l=188

четверг, 16 февраля 2012 г.

ПостГнева

Внезапно, на Thingeverse появились чертежи озаглавленные OpenMendel90.
и по этому поводу сегодня сабж.
1. я вполне понимаю когда люди подписывают свой дизайн - Оpen если речь идет о коммерческом продукте. Но, простите, какой нафиг Open когда исходник открыт? (да, я знаю что его еще нет, он в работе).
2. Я громадный поклонник Vertical X  дизайна (это когда плоскость направляющих оси на которой ездит экструдер параллельна вертикальной оси, а не перпендикулярна как в прюше). Но порой , глядя на дизайны такого решения мне хочется этих "дизайнеров" сделать проф не пригодными. в данном случае я вообще не представляю себе, ни как повесить на каретку экструдер, ни как  должен крепится ремень. (
3. собственно тут следствие пункта 2. дизайн кривой, и вся моя инженерная природа говорит мне что Это до рабочей модели нормально печатающей дойдет еще очень не скоро. (

PS все еще ждем чертежи by nophead

четверг, 2 февраля 2012 г.

Новэнькi iграчкi

Только что трекер показал, что посылка с электроникой (ну там sanguinololu КИТами всякие), и главное - драйверами для шаговиков - сегодня поступила на таможню!
Яху!
Шла из Нидерландов 20 дней (потому и радость такая), что как бы вдвое дольше чем из Китая. Почему такая разбежка в сроках - не понятно. Вероятно, шла через Златоглавую т.к. такая же посылка до нее идет на 2 дня меньше.
Теперь осталось подождать неделю пока посылка пройдет таможню. и можно будет запускаться.

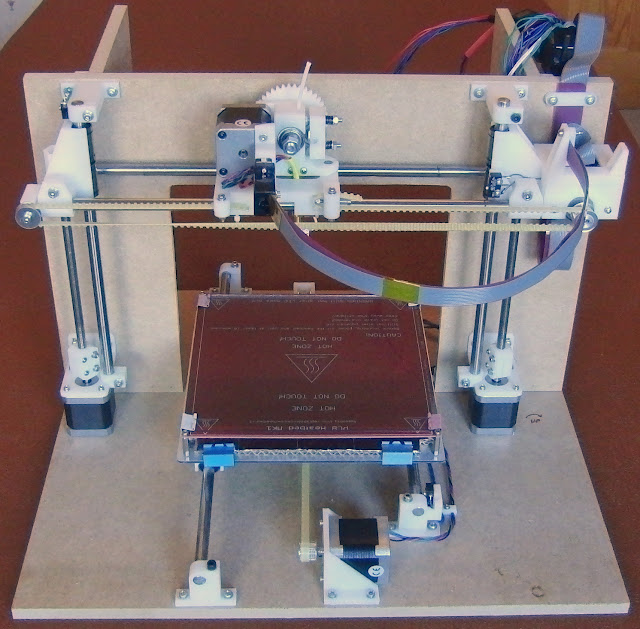

А тем временем будем собирать механику на основе Mendel90 by Hydroraptor


суббота, 28 января 2012 г.

Цельнотянутый образец

Думаю про "первый блин" даже упоминать не стоит.

Я тут недавно поминал про чертежи сопла аля J-Nozzel.
Не смотря на все косяки и мою нерасторопность у нас есть первый образец и он даже печатает:


PS посмотрел на фотки и понял что надо менять чертежи, нет предела совершенству )


PPS за фотографии спасибо Green_Domingo Прюша на фоне тоже его.

пятница, 27 января 2012 г.

Время - деньги



Конкурс по обмену свободных выходных на 20 баксов можно считать успешно завершен. в результате на свет появился вот такой "олдскульный" Рапс 1.2

А вот плата нагревательного стола протравилась очень не ровно и получились подтравы по всей поверхности. Потому её я вам показывать не буду. :P

На самом деле пайщик из меня тот еще. Курсы электромонтра и школьный курс трудов это фактически весь мой практический опыт в деле утюга и паяльника. Тем не менее вроде все работает  (драйвера управления шаговыми двигателями я еще не ставил, шанс спалить Ардуину у меня еще впереди ).
По не свежим следам припоя могу ответственно заявить:
1. Паять с подачей припоя это офигенно удобно;
2. Дремель клевая штука, надо только отрезных кругов к нему прикупить.
3. "третья рука" это здорово. А вот лупа в ней - отстой полный . Надо брать отдельную диаметром хотя бы сантиметров 10 с встроенным кольцевым светильником.
4. Лут оказался довольно простым делом.
5. Паяльная маска - маст хэв. паял я рапс часа 4. "сопли" убирал столько же (

Сейчас занимаюсь составлением схем ракройки листов дсп  и прорисовкой новых деталей к Mendel90. Хочу пределать каретку на вертикальную.


PS: Eagle - офигенен для разводки печатных плат. Но человек думавший над его юзабилити явно думал не о удобстве пользователей.  Банальная операция отрисовки дорожек превращается в пляску с бубном. Даже прямые линии приходится отрисовывать "вручную". Автокад рулит )

понедельник, 16 января 2012 г.

статистика блога

Вроде блогово должно было быть о Reprap а согласно статистике на первом месте по просмотрам активно держится пост озаглавленный "Постиг Дзен" - интересно - к чему бы это?

воскресенье, 15 января 2012 г.

первый пост в новом году

Для начала:  Всех RepRap-оводов СНГ
c Днем Российской Печати!

Празднуется - 13 января

А теперь сводки с фронтов:
Был долгий период видимого безделья. Готовили чертежи выбирали схемы.  Закупали электронику. (интересно почему мне так активно хочется писать Мы вместо Я?)
На днях должны приехать комплекты электроники и можно будет приступать к сборке (хотя движков все еще нет). Сейчас занимаюсь пайкой Ramps 1.2, оказалось что все дательки к рампсу обходятся меньше 20 у.е. хотя версии 1.3 и 1.4 уже по дороже.
В Минске нашелся человек с мэйкерботом. У нас будут печатные втулки! )

Сейчас занимаюсь пиратством по примеру покойного нынче "Дедушки Стиви" - разыскиваю лучшие примеры дизайна экструдера. и перерисовкой под них чертежей. Пока что товарищи из  http://jheadnozzle.blogspot.com/ они же http://hotends.com/ побеждают по всем фронтам. Да, я тоже считаю что они не слишком счастливы этим фактом.
My preshes
Вот только последний токарь увидевший чертежи головки сказал - "да ну нафиг!" потому пока разыскивается владелец токарно-фрезерного ЧПУ станка готовый взяться за подобную работу за не очень дорого. )
Чертежи пока не буду выкладывать их надо слегка доработать.

PS: неприятной особенностью оказалось невозможность найти в Минске микро сверла с диаметром меньше 0.8мм - везут только под заказ и то - непонятно когда будут (
PPS: ранее заказанные направляющие оказались на редкость качественными - ножовка по металлу и не берет, даже не знаю радоваться или нет  (
